วัดค่าความต่างศักย์ไฟฟ้าของหัวต่อพาวเวอร์ซัพพลาย
สวัสดีค่ะ พบกันอีกครั้งแล้วนะคะ วันนี้เราจะมารีวิวอะไรมาติดตามกันเลย... ทุกท่านอาจจะมองข้ามการหาค่าความต่างศักย์ไฟฟ้าหรืออาจจะคิดว่าไม่จำเป็นต้องรู้ค่าความต่างศักย์ไฟฟ้าของอุปกรณ์ แต่การที่เรารู้ไว้อาจจะเกิดประโยชน์กับเราได้ ซึ่งวันนี้เราจะมาหาค่าความต่างศักย์ไฟฟ้าของหัวต่อพาวเวอร์ซัพพลาย เราจะได้รู้ว่าพินหัวต่อแต่ละสีมีค่าความต่างศักย์เท่าไหร่ ไปติดตามกันเลย...
ก่อนอื่นเรามารู้จักอุปกรณ์ที่เราจะใช้กันก่อนนะคะ
อุปกรณ์ที่ใช้วัดค่าความต่างศักย์ไฟฟ้า
1.เครื่องวัดค่าความต่างศักย์ไฟฟ้า ในนี้เราจะใช้ 2 แบบ คือ
-แบบอนาล็อก เราจะใช้เครื่อง โวลต์มิเตอร์ ซึ่งใช้วัดแรงดันไฟฟ้าระหว่างจุด 2 จุด วิธีใช้ ต้องต่อขนานกับวงจรเครื่องมือที่ใช้วัดค่าความต่างศักย์ในวงจรไฟฟ้า ค่าที่วัดได้มีหน่วยเป็น โวลต์ (V)
2. ตัวนำไฟฟ้า ในนี้เราจะใช้กี๊ฟดำ เป็นตัวนำไฟฟ้าในการเชื่อมต่อของพินเพื่อให้พาวเวอร์ซัพพลายทำงาน
ขั้นตอนการวัดค่าความต่างศักย์ไฟฟ้าของพาวเวอร์ซัพพลาย

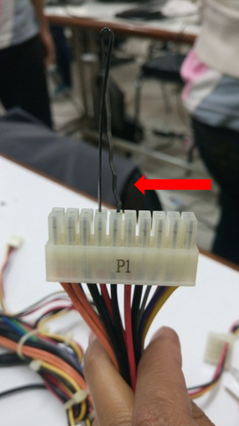

1.เราจะใช้กิ๊ปดำเสียบใน pin14 กับ pin15 เพื่อเชื่อมต่อกับพินเพื่อให้พาวเวอร์ซัพพลายทำงาน แล้วเสียบปลั๊กไฟของพาวเวอร์ซัพพลาย ถ้าพัดลมหมุนแสดงว่าเครื่องทำงาน

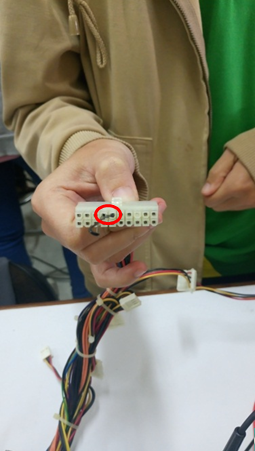

2.จากนั้นเราจะนำสายสีดำซึ่งเป็นขั้วลบ แตะที่ตัวพาวเวอร์ซัพพลาย ถ้าแตะที่ตัวน็อตของพาวเวอร์ซัพพลายซึ่งจะนำไฟฟ้าได้ดีทำให้คลาดเคลื่อนน้อย แต่เครื่องของเราไม่มีเลยต้องแตะตามช่องดังภาพด้านล่างค่ะ ส่วนสายสีแดงจะเป็นขั้วบวก เราจะเสียบลงในช่อง pin แต่ละช่องของหัวต่อพาวเวอร์ซัพพลาย เพื่อหาค่าความต่างศักย์ไฟฟ้าของแต่ละสี
3.เมื่อเราหาค่าความต่างศักย์ไฟฟ้าของแต่ละสีแล้วจะได้ค่าใกล้เคียงกับภาพดังนี่้ ซึ่งหัวต่อในพาวเวอร์ซัพพลายของเราจะมี 20 pin ค่ะ
ค่าต่างศักย์ไฟฟ้าที่เราวัดได้จากพาวเวอร์ซัพพลายของเราค่ะ
ขอบคุณที่เข้ามาชมนะคะ
ไว้พบกันใหม่กับการรีวิวครั้งหน้านะคะ
